随着经济技术的发展，智慧城市的建设、光纤入户、宽带中国等庞大项目的开展，综合布线项目也伴随着这些项目的进展工程量不断加大，虽然现在是冬季离夏季的雷雨天气还甚远，但是对于家装、建筑、机房建设来说，如今布置电缆和弱电设备如果没有做好保护措施，那么就容易受到雷电的袭击，一旦有雷电波侵入，设备损坏一般是巨大的，有的甚至使整个系统瘫痪，造成无可挽回的损失，也可能会对人们的生命安全安全造成威胁，那问题来了，我们应该如何防止弱电系统免受雷电的侵害呢？

弱电系统雷害的主要原因

最常见的电子设备危害不是由于直接雷击引起的，而是由于雷击发生时在电源和通讯线路中感应的电流浪涌引起的。

（1）一方面由于信号来源路径增多，系统较以前更容易遭受雷电波侵入。

（2）另一方面由于电子设备内部结构高度集成化,从而造成设备耐压、耐过电流的水平下降，对雷电（包括感应雷及操作过电压浪涌）的承受能力下降。

在多年的实际中人们对直击雷、感应雷、球形雷的认识比较高，防护也相对完善，但对雷电浪涌的防护意识和防护措施相对比较薄弱，对弱电系统的雷电浪涌考虑不够造成的雷击事件屡见不鲜，雷电会导致多种不同形式的危害，没有任何一种办法可以全面防止雷电的危害，通过各种有效的办法可将雷害的程度降到最低。

弱电系统的防雷措施

根据电气及微电子设备的不同功能及不同受保护程序和所属保护层确定防护要点作分类保护，根据雷电危害可能侵入的电气路径，实现对各系统从电源线到数据通信线、网线、光缆等进行多级、多层次的保护。

（1）外部无源保护：

在0级保护区即外部作无源保护，主要有避雷针(网、线、带)和接地装置(接地线、地极)。保护原理：当雷云放电接近地面时，它使地面电场发生畸变。在避雷针(线)顶部，形成局间电场强度畸变，以影响雷电先导放电的发展方向，引导雷电向避雷针(线)放电，再通过接地引下线，接地装置将雷电流引入大地，从而使被保护物体免受雷击。

（2）内部防护：

电源部分防护，雷电侵害主要是通过供电线路侵入。“电源防雷器”并接在电力线路上，可遏制瞬态过电压和泄放浪涌电流。从总进线到用电设备端通常配置三级防护，经过逐级限压和放电，逐步消除雷电能量，保证用电设备的安全。

（3）按地处理：

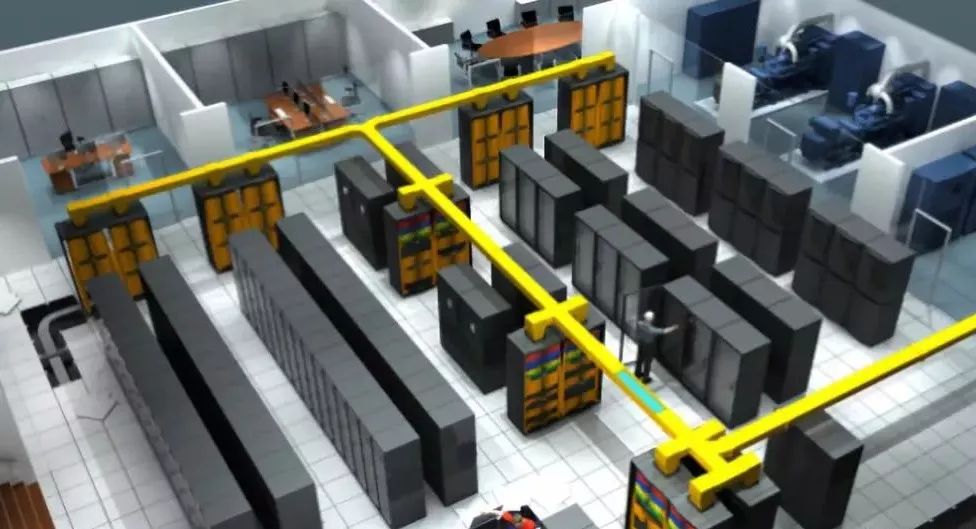

在计算机房及各类弱电机房的建设中，一定要求有一个良好的接地系统，因所有防雷设备都需要通过接地系统把雷电流泄入大地，从而保护设备和人身安全。如果机房接地系统做得不好，不但会引起设备故障，烧坏元器件，严重的还将危害工作人员的生命安全。另外还有防干扰的屏蔽问题及防静电问题等都需要通过建立良好的接地系统来解决。

（4）信号部分保护：

对于各类信号系统，应分为粗保护和精细保护，粗保护量级跟据所属保护区的级别确定，精细保护要根据电子设备的敏感度来进行确定，“信号防雷器”接入信号线路后，一方面要能切断雷电进入设备的通路，同时要能迅速对地放电，另一方面要能确保在正常状态，通过防雷器的信号不受损害，使设备能正常工作。

过电压保护按国家规范应分三部分：

第一级保护：建议在高压变压器后端到楼宇总配电盘间的电缆内芯线两端应对地加避雷器。

第二级保护：在楼宇总配电盘至楼层配电箱间电缆内芯线两端应对地加装避雷器。

第三级保护：在所有重要的、精密的设备以及UPS的前端应对地加装避雷器。

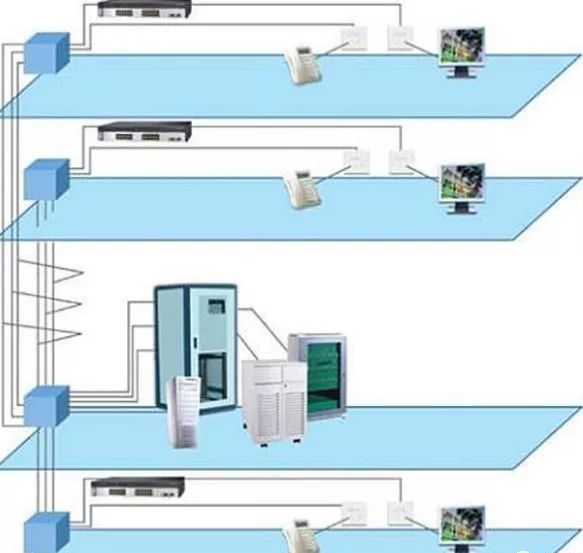

综合布线工程中防雷专业技术知识：

综合布线项目设计时除了了要考虑布线周围的环境因素，设备的内在质量之外，最重要的还需要考虑人为破坏以及雷电的破坏，下面就与大家一起了解一下，进行综合布线工程项目中需要了解防雷技术知识。

1、N-PE保护器：N-PE保护器是只能安装在N-PE导线之间的保护器。

2、工作温区(标称温区)：表示防雷器可以正常工作的温度范围。

3、响应时间tA：主要反应在保护器里的特殊保护元件的动作灵敏度，击穿时间可以在一定时间内变化取决于du/dt或di/dt的斜率。

4、热敏脱扣装置：带有电压控制电阻(压敏电阻)的保护器都带有一个悬挂式脱扣装置，因此当达到一定的温度时(过载或出现故障)可以迅速地切断保护器和主线的连接以防引起火灾。该脱扣装置的功能可以通过模拟保护器过载的方式来检测。

5、保护等级：防雷器封装材料保护等级(IP编号)是依据DIN EN60529(VDE 0470 Part1)的标准测试的。

6、保护电路：一个保护电路可以是多级的，一个保护器可以由火花间隙，压敏电阻和半导体组成。在级与级之间有时需用退耦元件以达到能量匹配。

7、数据传输速率VS：表示在一秒内传输多少比特值，单位：bps;是数据传输系统中正确的选用防雷器的参考值;防雷保护器的数据传输速率取决于系统的传输方式。传输速率是由频率带宽推导出来的，信号系统中传输速率与频率带宽的理论关系式是：Vs=2fG(实际应用中Vs=1.25fG)

8、频率带宽fG：频率带宽反映保护器频率响应，即插入耗损为3db时的频率。如果不考虑其它参数变化，参考50欧系统频率。

9、回波耗损aR：回波耗损表示前沿波在保护设备(反射点)被反射的比例，是直接衡量保护设备同系统阻抗是否兼容的参数。

10、插入耗损aE：在给定频率下保护器插入前和插入后的电压比率。如果不考虑其它参数变化，参考50欧系统频率。

11、雷电脉冲电流Iimp：类似于自然雷电特性(峰值，电荷量和比能)的10/350μs波形的模拟雷电电流；雷电流避雷器必须能泄放这样的雷电流数次而不损坏。

12、标称电压UN：与被保护系统的额定电压相符;在信息技术系统中此参数表明了应该选用的保护器的类型，它标出交流电压的有效值。

13、额定电压UC（最大持续操作电压）：能长久的加在浪涌保护器的指定端，而不引起浪涌保护器特性变化和激活保护元件的最大电压有效值;UC值必须与被保护系统的标称电压相符，以及在系统安装书的规范限制内。

14、标称电流IN：通过浪涌保护器指定端的最大工作电流。标称放电电流isn：依据特殊分类试验要求，通过浪涌保护器而有8/20μs波形的涌流峰值。

15、最大放电电流Imax：浪涌保护器能安全泄放的8/20μs波形的涌流峰值。总放电电流：多相浪涌保护器或组合型单相浪涌保护器总的脉冲电流泄放能力。

16、电压保护级别UC：保护器在以下测试中的电压最大值，1.2/50μs(100%)标准雷电脉冲的跳火电压；1KV/ μs斜率的跳火电压；额定放电电流的残压；对于电源系统避雷器而言，根据DIN VDE0110-1;1997-04的过压分类可以分为一，二，三，四级保护器，保护级别决定其安装位置;在信息系统中保护级别必须与欲保护系统和设备的兼容性相匹配。

17、中断能力(后继电流灭弧能力)If：在UC下能被防雷器自身灭弧的主要后续电流的有效值，参看EDIN VDE0675-6/A：1996-03;

18、短路承受能力：当同上级熔断器相连接时，防雷器能承受的最大短路电流;

19、过载保护：防止主电源线路因过载导致保护器过热损坏而加装的过载保护设备。如：保险或熔断器

20、复合波UOC：是由混合波发生器发送一个1.2/50μs开路电压脉冲和一个8/20μs短路电流脉冲的波，开路电压以UOC表示，其数值多表示于D类防雷器
